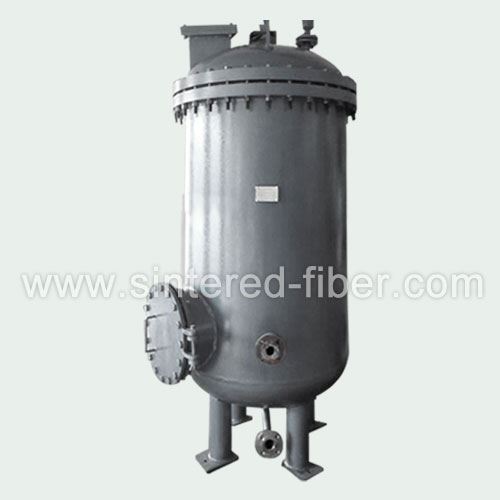

多柱式自清洗过滤器

　　XLDF系列多柱式反冲洗过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水，循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连铸水系统、高炉水系统，热轧用高压水除鳞系统。是一种高效且 易操作的全自动过滤装置。

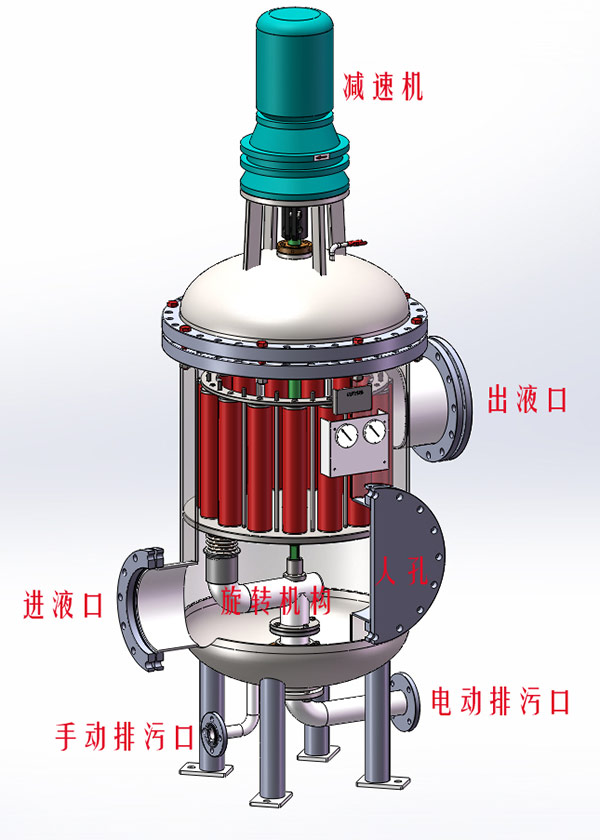

　　结构示意图：　　

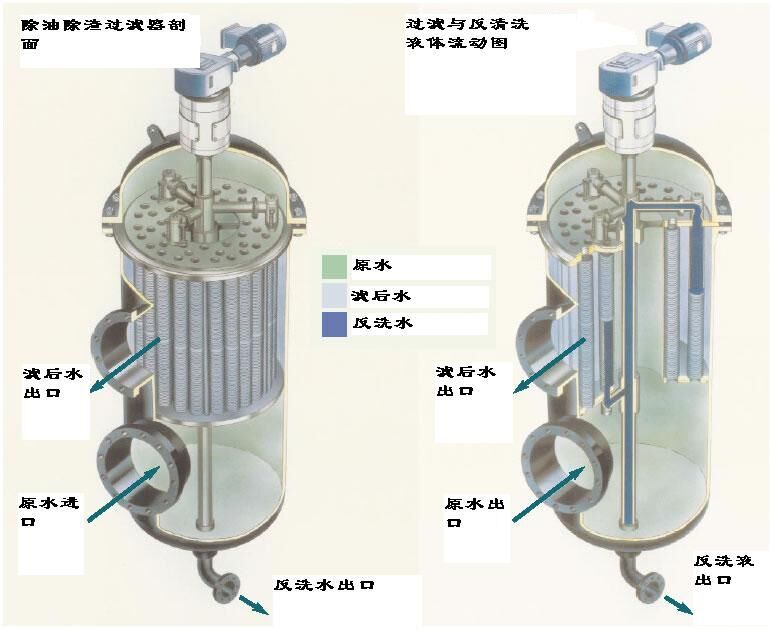

　　过滤器工作原理：

　　过滤器由壳体、过滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显著缩小了过滤器的体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔， 出口送出。

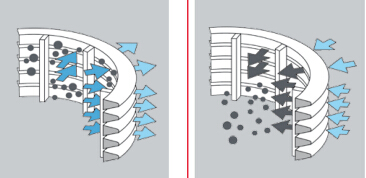

　　过滤器芯采用高强度的Johnson楔形滤网或金属编织网折叠滤芯，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在过滤芯内表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与过滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与过滤芯内侧出现一个相对压力低于过滤芯外侧水压的负压区，迫使部分净循环水从过滤芯外侧流入过滤芯内侧，吸附在过滤芯内内壁上的杂质微粒随水流进穰盘内并从排污阀排出。特殊设计的Johnson网使得过滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，电机停止运转，电动排污阀关闭。整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。

　　全自动反冲洗过滤器产品控制方式

　　XLDF系列多柱式反冲洗过滤器具有对原水进行过滤并自动对过滤芯进行清洗排污的功能，且清洗排污时系统不间断供水。反冲洗过滤器的清洗有两种方式：自动控制和手动控制。

　　自动控制：自动控制有定时和压差两种方式。在过滤时间定时器上设定过滤时间，当过滤时间到，启动排污，排污时间由排污时间定时器设定;同时控制系统实时将系统压差与用户设定的压差相比较，当系统压差达到设定压差时，过滤器也进行清洗排污，排污时间由排污时间定时器设定。排污时间到，

　　停止清洗，系统恢复至其初始状态，为下一个过滤工序作好备。

　　手动控制：手动控制是系统调试、系统工作状态检测，系统故障排除和按需清洗排污的有效手段。将操作面板上的“手动/自动”选择开关拨到手动位置，分别进行手动排污和手动清洗。用户可根据需要选择两种控制方式。　　

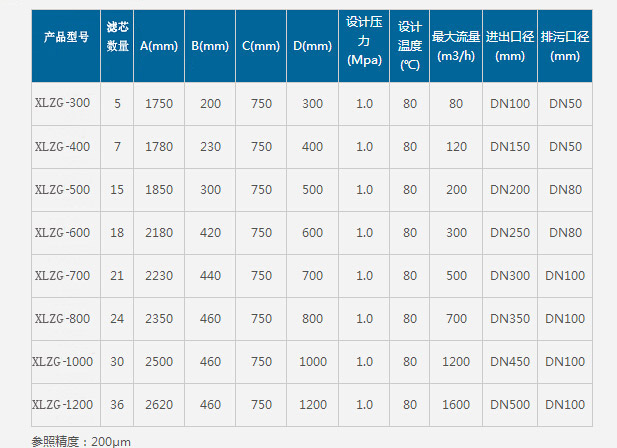

　　XLDF系列多柱式反冲洗过滤器产品外形尺寸:
